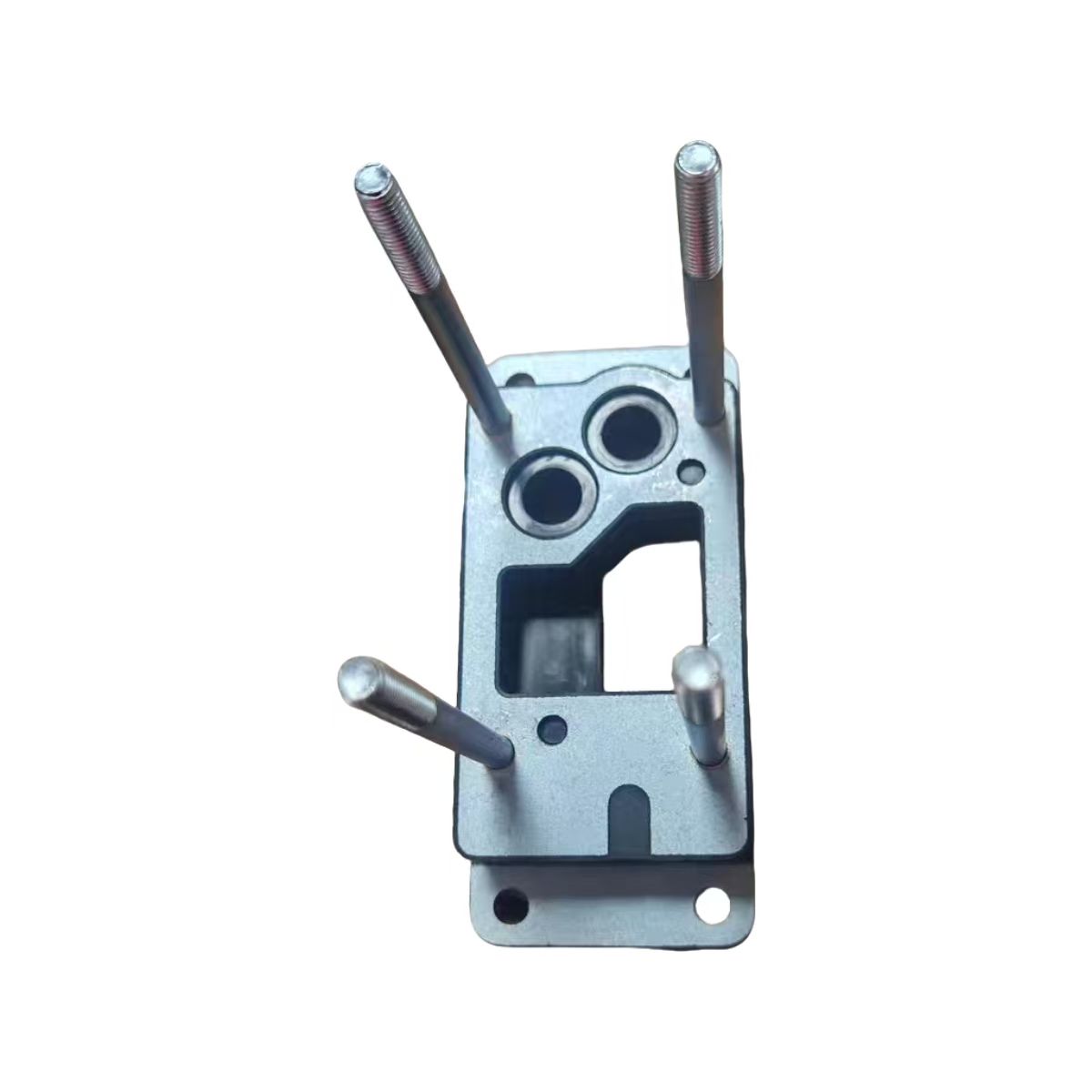

FAST Hydraulinen hidastimen vaimennuslevy Shacman Truckiin

Shacman Truckin FAST Hydraulic Retarder Damping Plate on Skyondin toimittama asennus- ja suojakomponentti, joka on valmistettu tehtaallamme Kiinassa. Tämä vaimennuslevy on suunniteltu pneumaattiselle suhteelliselle ohjausventtiilille FAST-hydraulisissa hidastinjärjestelmissä, joita käytetään yleisesti Shacmanin raskaissa kuorma-autoissa, mukaan lukien X5000-, X6000- ja M3000S-sarjat, sekä muut FAST-hidastimilla varustetut merkit, kuten Sinotruk HOWO, Yutong ja Yaxing. Hidastimen vaimennuslevy kiinnitetään suoraan ohjausventtiilin runkokokoonpanoon ja kiinnittää suhteellisen venttiilin, joka säätelee hidastimen öljypohjaan tulevan ilmanpainetta. Tämä paineensäädin määrittää öljyn virtauksen työkammioon, mikä puolestaan ​​säätelee jarrutusmomenttia. Kuluneen tai puuttuvan vaimennuslevyn ansiosta liiallinen tärinä pääsee tarkkuusventtiiliin, mikä johtaa epäsäännölliseen jarrutukseen, viivästymiseen tai täydelliseen venttiilin vikaantumiseen. Sen korvaaminen hidastimen vaimennuslevyllä palauttaa venttiilin vakaan toiminnan ja tasaisen hydraulisen voiman ajoneuvon turvallisempaa hidastamista varten.

Tuotteen edut

Suojaa suhteellisen venttiilin tärinää vastaan.

Shacman Truckin FAST hydraulisen hidastimen vaimennuslevy pitää sähkömagneettisen verrannollisen venttiilin tiukasti hidastimen venttiilin rungossa. Tämä estää venttiilin liikkeen tai signaalin vääristymisen, joka johtuu tien tärinästä ja ajoneuvon pomppimisesta, ja varmistaa, että hidastin reagoi johdonmukaisesti kuljettajan komentoihin.

Pidentää komponenttien käyttöikää.

Vaimentamalla isku- ja tärinäenergiaa ennen kuin se saavuttaa suhteellisen venttiilin, vaimennuslevy vähentää venttiilin sisäisten osien, kuten kelan, jousien ja solenoidien, kulumista. Tämä merkitsee pidempiä huoltovälejä ja vähemmän venttiilien vaihtoja ajoneuvon käyttöiän aikana.

Komposiitti metalli-kumirakenne.

Teräslevy tarjoaa jäykän asennuksen ja tarkan venttiilin asennon, kun taas sidottu kumikerros vaimentaa suurtaajuista tärinää. Tämä integroitu rakenne eliminoi erillisten kiinnityskannattimien ja isolaattorien tarpeen, mikä yksinkertaistaa venttiilikokoonpanoa ja vähentää mahdollisia vikakohtia.

Säilyttää hidastimen ydinjarrutusedut.

Vakaa suhteellinen venttiili mahdollistaa hidastimen täyden jarrutuspotentiaalinsa kulumattoman hidastuvuuden, tasaisen suorituskyvyn ilman lämpöhäipymistä ja vähentää käyttöjarrujen ja renkaiden rasitusta. Laivastonhaltijoille tämä tarkoittaa alhaisempia ylläpitokustannuksia ja parempaa polttoainetaloutta.

Suora OEM-vaihto.

Kiinnitysreiät, levyn paksuus ja kokonaismitat vastaavat alkuperäisiä varusteita. Asennus ei vaadi muutoksia venttiilin runkoon tai ympäröiviin osiin.

Tärkeimmät tiedot

Mikä on vaimennuksen rooli?

Shacman Truckin hydraulinen hidastimen FAST vaimennuslevy palvelee kolmea olennaista toimintoa hidastimen ohjausjärjestelmässä:

Varma asennus. Levy kiinnittää sähkömagneettisen suhteellisen venttiilin tiukasti hidastimen venttiilin runkoon. Tämä mekaaninen kiinnitys estää venttiiliä siirtymästä tai löystymästä ajoneuvon tärinän vaikutuksesta ja ylläpitää tarkkaa linjaa venttiilin ja sen pneumaattisten ja sähköisten liitäntöjen välillä.

Tärinänvaimennus.Integroitu kumikerros imee ja haihduttaa isku- ja tärinäenergiaa tieltä ja voimansiirrosta. Ilman tätä vaimennusta tärinä välittyy suoraan venttiilin sisäisiin osiin, puolaan, jousiin ja solenoideihin aiheuttaen ennenaikaista kulumista, epäsäännöllistä vastetta tai täydellisen vian.

Signaalin eheyden suojaus.Eristämällä venttiilin tärinältä hidastimen vaimennuslevy estää vääriä signaaleja tai signaalin vääristymiä pääsemästä elektroniseen ohjausyksikköön. Suhteellinen venttiili perustuu ECU:n tarkkoihin sähköisiin signaaleihin säätelemään ilmanpainetta. Tärinän aiheuttama koskettimen pomppiminen tai ajoittaiset liitännät voivat saada ECU:n tulkitsemaan väärin venttiilin asennon, mikä johtaa väärään jarrutusmomentin käyttöön.

Kuljettajalle tämä tarkoittaa ennustettavaa, lineaarista jarrutusvastetta kaikissa hidastimen toimintatiloissa vakionopeuden laskutoiminnosta täysin kytkettyihin jarrutustiloihin.

Tietoja tuotteen rakentamisesta

Tässä hidastimen vaimennuslevyssä on komposiittirakenne: hiiliteräksinen Q235-levy, joka on liimattu kumiseen vaimennuskerrokseen.

Hiiliteräs Q235 levy.Tämä rakenneteräs tarjoaa tarvittavan jäykkyyden proportionaalisen venttiilin turvalliseen asentamiseen. Se kestää taipumista ja muodonmuutoksia kiinnityspulttien puristusvoimien ja ajoneuvon tärinäkuormien vaikutuksesta. Teräslevy säilyttää venttiilin tarkan suunnan suhteessa venttiilin runkoon varmistaen, että pneumaattiset ja sähköiset liitännät pysyvät kohdakkain.

Kumivaimennuskerros.Elastomeerikerros absorboi suurtaajuista värähtelyenergiaa ja muuntaa sen lämmöksi, joka haihtuu levyn läpi. Tämä kumiseos on suunniteltu säilyttämään vaimennusominaisuudet koko raskaiden kuorma-autojen käytön lämpötila-alueella talven kylmäkäynnistyksistä hidastinjärjestelmän jatkuvaan lämpöön pitkien laskujen aikana.

Komposiittisuunnittelun etu.Yhdistämällä metallin ja kumin yhdeksi yksiköksi vaimennuslevy tarjoaa sekä rakenteellisen asennuksen että tärinäneristyksen yhdessä kompaktissa komponentissa. Tämä eliminoi erillisten kiinnityskannattimien ja kumieristimien tarpeen, mikä yksinkertaistaa venttiilikokoonpanoa ja vähentää mahdollisia vikakohtia.

Yhteensopivat hidastinmallit ja ajoneuvosovellukset

Shacman Truckin FAST hydraulisen hidastimen vaimennuslevy on yhteensopiva kaikkien FAST hydraulisten hidastinmallien kanssa:

1. FH400B (sarjaliitäntä). Asennetaan linjaan vaihteiston kanssa, sopii ajoneuvoihin, joissa on tilaa sarjaasennukselle.

2. FH240B. Kompakti sarjaliitäntämalli pienempiin hevosvoimasovelluksiin.

3. FHB320B (rinnakkaisliitäntä). Asennetaan voimansiirron viereen, jolloin voimanoton (PTO) liitäntä säilyy.

4. FHB400B. Suuremman kapasiteetin rinnakkaisliitäntämalli.

Nämä hidastinmallit ovat tehtaalla asennettuja tai jälleenmyyjän asentamia:

1. Shacman X5000, X6000, M3000S ja muut Shacmanin raskaat kuorma-autot

2. Sinotruk HOWO -sarja

3. Yutong- ja Yaxing-linja-autot

4. Muut hyötyajoneuvomerkit, joissa käytetään FAST-hidastimia

Korjaamoille ja kaluston käyttäjille Hidastimen vaimennuslevy tarjoaa yhden SKU:n, joka kattaa useita hidastinmalleja ja ajoneuvosovelluksia, mikä yksinkertaistaa varastonhallintaa.

Asennus ja huolto

Hidastimen vaimennuslevyn vaihtaminen vaatii huomiota yksityiskohtiin:

Ammattimainen asennus suositeltavaa

Työ sisältää hidastimen ohjausventtiilin rungon purkamisen. Suosittelemme, että teknikko, jolla on kokemusta FAST hidastimen huoltopalvelusta, suorittaa vaihdon.

Vääntömomentin erittely

Kiinnityspultit on kiristettävä määritettyyn momenttiin momenttiavaimella. Liiallinen kiristäminen voi vahingoittaa venttiilin runkoa tai vaimennuslevyä; alikiristys mahdollistaa liikkeen ja tärinän.

Tarkista liittyvät komponentit

Kun venttiili on poistettu, tarkista itse suhteellinen venttiili vaurioiden varalta. Tarkista O-renkaan tiiviste kovuuden, halkeilun tai muodonmuutosten varalta ja vaihda tarvittaessa.

Toimintatesti asennuksen jälkeen

Kokoamisen jälkeen testaa hidastin kaikissa käyttötiloissa vakionopeudella ja jokaisella jarrutusvaiheella varmistaaksesi, että jarrutusvoima on normaali eikä ilma- tai öljyvuotoja.

Kokenut teknikko voi suorittaa useimmat asennukset alle tunnissa.

Miten Skyond valvoo ja testaa laatua?

Jokainen Skyondin toimittama FAST Hydraulic Retarder -vaimennuslevy Shacman Truckille tarkastetaan ennen lähettämistä:

Mittojen vahvistus.Levyn kiinnitysreikien paikat, paksuus ja kokonaismitat tarkistetaan OEM-spesifikaatioiden mukaan oikean sovituksen varmistamiseksi.

Kumisidoksen eheys. Kumikerroksen kiinnittyminen teräslevyyn tarkastetaan ilman aukkoja tai irtoamista.

Pintakäsittely.Teräslevy tarkastetaan purseiden, terävien reunojen tai korroosion varalta, jotka voivat vaikuttaa asennukseen tai käyttöikään.

Näytetestaus. Jokaisesta erästä satunnaisille näytteille tehdään puristus- ja tärinätestit vaimennustehokkuuden varmistamiseksi.

Edistynyt valmistus Skyondissa

Skyondilla on moderni tuotantolaitos, joka on varustettu tarkkuuskoneilla ja automatisoiduilla tuotantolinjoilla. Tehtaamme pystyy tuottamaan FAST Hydraulic Retarder -vaimennuslevyä Shacman Truckille ja muita tarkkuuskomponentteja yhdenmukaisten laatustandardien mukaisesti.

Tarkkuus CNC-työstö. CNC-laitteistomme hoitaa metalliosien leikkauksen ja muotoilun tarkkojen vaatimusten mukaisesti. Vaimennuslevylle tämä varmistaa tarkat asennusreikien paikat, tasaisen levyn paksuuden ja oikean sovituksen venttiilin runkoon. Mittatarkkuus vaikuttaa suoraan asennuksen helppouteen ja levyn kykyyn ylläpitää venttiilien suuntausta tärinän alaisena.

Automaattinen kokoonpano ja laadunvalvonta. Automatisoidut prosessit vähentävät inhimillisiä virheitä ja varmistavat tasaisen rakennuslaadun tuotantoajon aikana. Jokainen erä käy läpi tarkastuksen useissa vaiheissa raaka-aineen tarkastuksesta valmiin tuotteen testaukseen.

Erillinen kumiliitoslinja. Kumivaimennuskerros liimataan teräslevyyn valvotuilla prosesseilla, jotka varmistavat oikean tartunnan ilman tyhjiä vaurioita tai delaminaatiota. Tämä liimauksen eheys on kriittinen levyn tärinänvaimennuskyvylle sen käyttöiän aikana.

Testauslaitteet. Erittäin tarkat mittaustyökalut ja sähköiset testaajat varmistavat tuotteen suorituskyvyn simuloiduissa käyttöolosuhteissa. Jokaisesta erästä satunnaisille näytteille tehdään puristus- ja tärinätestit sen varmistamiseksi, että vaimennusominaisuudet vastaavat vaatimuksia.

Tuotantokapasiteetti. Tehtaamme tukee laajamittaista tuotantoa massatilausten täyttämiseksi ja tasaisen laadun säilyttämiseksi. Laivastooperaattoreille ja suurtoimituksia tarvitseville kauppayrityksille voimme skaalata tuotantoa vastaavasti.

Globaali toimitus ja logistiikka

Skyond vie Venäjälle, Keski-Aasiaan, Kaakkois-Aasiaan, Afrikkaan, Etelä-Amerikkaan ja muille alueille. Logistiikkatiimimme hoitaa:

1. Säiliön lataaminen asianmukaisella kiinnityksellä estämään kuljetuksen aikana aiheutuvat vauriot

2. Tulliasiakirjat sujuvan selvityksen takaamiseksi

3. Reititys suuriin satamiin tehokkaan kansainvälisen kuljetuksen takaamiseksi

Useimmat normaalit tilaukset FAST Hydraulic Retarder Damping Plate for Shacman Truck toimitetaan 7-45 päivän kuluessa maksun vahvistuksesta. Asiakkaille, joilla on säännöllisiä vaatimuksia, voimme järjestää aikataulutetut lähetykset tai ylläpitää varastoa huolitsijavarastoissa toimitusten nopeuttamiseksi.

Yleisiä kysymyksiä

Q1: Mitkä osanumerot vastaavat tätä vaimennuslevyä?

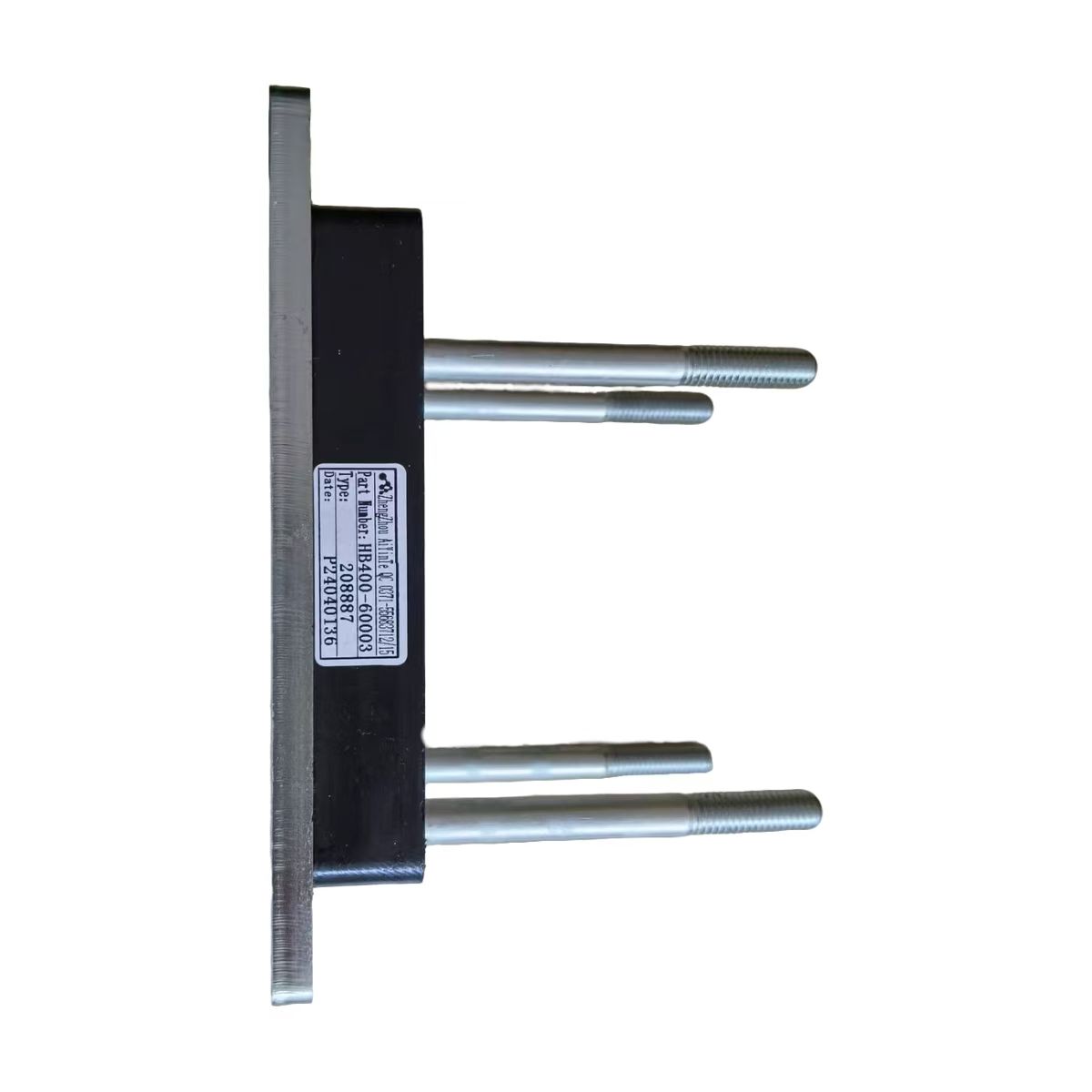

Vaimennuslevy on saatavana HB400-60003 ja HB400-60002. Täydellinen suhteellinen venttiilikokoonpano vaimennuslevyllä on HB400-60001.

Q2: Kuinka varmistan, että tämä vaimennuslevy sopii kuorma-autooni?

Tarkista hidastimen malli hidastimen rungon tyyppikilvestä. Yhteensopivia malleja ovat FH400B, FH240B, FHB320B ja FHB400B. Vaihtoehtoisesti voit antaa ajoneuvosi VIN-numeron toimittajallesi, jotta se vastaa tarkasti FAST- tai Shacman-elektroniikkaosien luetteloon.

Q3: Mitä minun pitäisi vaihtaa vaimennuslevyn kanssa?

Tarkasta suhteellinen venttiili vaurioiden varalta. Tarkista O-renkaan tiiviste ikääntymisen tai kulumisen varalta ja vaihda se tarvittaessa.

Q4: Voinko asentaa tämän itse?

Työ sisältää hidastimen ohjausventtiilin rungon. Suosittelemme, että asentaa teknikko, jolla on FAST hidastimen huoltokokemusta oikean vääntömomentin ja toiminnan testauksen varmistamiseksi.
